건축물의 기둥은 슬래브와 보에서 전달되는 하중을 기초로 안전하게 보내는 주요 수직 부재입니다. 콘크리트가 압축력에 강한 재료라면, 철근은 인장력과 균열, 반복하중에 대응하는 역할을 담당합니다. 따라서 기둥의 단면과 콘크리트 강도만큼 철근의 배치, 정착, 이음, 간격, 피복두께를 정확하게 관리해야 합니다.
기둥배근은 단순히 철근을 많이 넣는 작업이 아니라 구조도면의 설계 의도를 현장에 구현하는 과정입니다. 주근의 수와 직경, 띠철근 또는 후프의 간격, 보와 기둥이 만나는 접합부의 보강, 기초와의 정착 상태가 서로 연계되어야 하며, 한 부분만 임의로 변경하면 전체 구조 성능에 영향을 줄 수 있습니다.
기둥배근의 정의와 구조적 역할

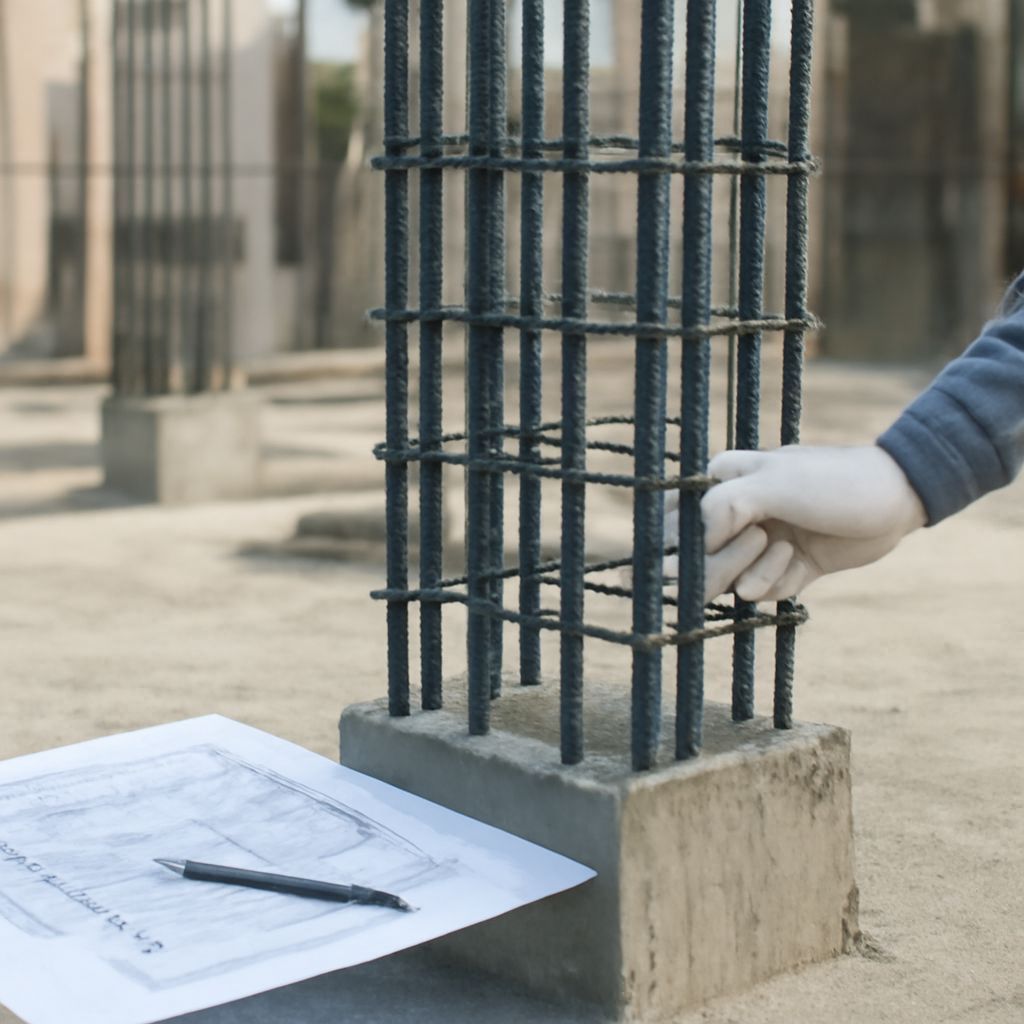

기둥배근은 철근콘크리트 기둥 내부에 종방향 주근과 횡방향 구속철근을 설계된 위치에 조립·설치하는 작업을 말합니다. 종방향 철근은 축방향 압축력과 인장력, 휨에 저항하고, 띠철근이나 폐쇄형 후프는 주근의 좌굴을 억제하며 콘크리트가 바깥으로 벌어지는 현상을 구속합니다.
지진이나 바람처럼 수평력이 작용하는 건축물에서는 기둥과 보가 만나는 접합부의 거동도 중요합니다. 기둥 내부 철근이 접합부를 지나면서 연속성을 확보하는지, 띠철근 간격이 설계 조건에 맞는지, 철근 이음이 한곳에 집중되지 않는지를 함께 확인해야 합니다. 기둥배근의 품질은 기둥 하나의 강도뿐 아니라 골조 전체의 연성, 하중 전달, 변형 성능과 관련됩니다.
현장에서는 철근을 추가하는 것이 언제나 안전을 높이는 방법은 아닙니다. 철근이 과밀해지면 콘크리트가 충분히 채워지지 않거나 다짐이 어려워져 오히려 품질 문제가 발생할 수 있으므로, 모든 변경은 구조도면과 구조기술자의 검토를 거쳐야 합니다.
기본 구성과 세부 유형
종방향 주근
주근은 기둥의 길이 방향으로 배치되는 철근입니다. 설계에서는 철근의 개수와 직경뿐 아니라 배치 위치, 단면 모서리와의 관계, 기초 및 상부 부재로의 정착 길이, 이음 위치를 함께 정합니다. 주근이 단면 둘레에 균등하게 배치되어야 하중과 휨이 특정 방향에만 집중되는 것을 줄일 수 있습니다.
띠철근과 후프
띠철근은 주근을 둘러싸거나 가로로 연결하여 주근의 위치를 고정하고 콘크리트를 구속합니다. 직사각형 기둥에서는 외곽 띠철근과 내부 주근을 안정적으로 묶는 보조철근이 필요할 수 있으며, 단면 형상과 구조 상세에 따라 폐쇄형 후프, 크로스타이 등의 구성이 달라집니다. 후프의 갈고리 방향과 정착 상태도 도면의 상세를 따라야 합니다.
기초·보·슬래브 접합부의 연속철근
기둥 하부에서는 기초 또는 지중보에 주근이 충분히 정착되어야 하고, 상부에서는 보와 슬래브 주변의 철근과 간섭 없이 연속성을 확보해야 합니다. 보-기둥 접합부는 철근이 가장 밀집되기 쉬운 구간이므로 주근의 통과 위치, 이음 제한, 후프 배치, 콘크리트 충전 공간을 사전에 검토합니다.
| 구성 요소 | 주요 기능 | 현장 확인 항목 |
|---|---|---|
| 종방향 주근 | 축력과 휨에 저항하고 기둥의 길이 방향 강성을 확보 | 개수, 직경, 위치, 수직도, 정착 및 이음 상세 |
| 띠철근·후프 | 주근의 좌굴을 억제하고 콘크리트를 횡방향으로 구속 | 간격, 직경, 폐쇄 여부, 갈고리와 체결 상태 |
| 보조철근·크로스타이 | 내부 주근을 지지하고 철근망의 형상을 유지 | 도면 적용 여부, 주근과의 결속, 간섭 유무 |
| 피복 및 간격재 | 철근을 거푸집에서 이격해 내구성과 부착 성능을 확보 | 설계 피복 준수, 간격재의 지지력, 타설 중 이동 여부 |
| 정착·이음부 | 철근의 힘을 인접 부재로 전달하고 철근을 연속화 | 위치, 길이, 겹침 또는 기계식 이음 방식, 집중 여부 |
시공 전 도면 검토
작업에 앞서 구조평면도, 기둥 일람표, 구조 일반사항, 기초 및 보 상세도, 철근 배근 상세도를 함께 대조해야 합니다. 기둥 번호와 층별 단면이 일치하는지, 층이 바뀌는 위치에서 단면이나 철근이 어떻게 변화하는지, 기둥 중심선이 상하층에서 연결되는지 확인합니다.
- 기둥 번호와 위치를 건축도면 및 구조도면에서 대조합니다.
- 층별 단면 크기, 콘크리트 강도, 주근의 개수와 직경을 확인합니다.
- 띠철근의 직경과 일반부·단부·접합부 간격을 구분해 읽습니다.
- 기초, 보, 벽체, 슬래브 철근과의 교차 및 정착 관계를 검토합니다.
- 철근 이음 위치와 이음 방법, 현장 반입 길이, 조립 순서를 계획합니다.
- 설계도면에 없는 현장 장애물이나 변경 사항은 임의 시공하지 않고 승인 절차를 진행합니다.
도면에 표시된 수치의 적용 범위가 불분명하면 일반적인 현장 관행으로 보완해서는 안 됩니다. 구조설계자, 감리자 또는 해당 공사의 승인권자에게 상세 의도를 확인하고, 변경 내용은 도면이나 검측 기록에 남기는 것이 좋습니다.
기둥배근 진행 절차
1. 자재 반입과 식별
철근은 직경과 종류별로 구분해 적치하고 흙, 기름, 페인트, 심한 녹이 묻지 않도록 관리합니다. 자재표와 납품서, 시험 관련 서류를 확인하고 서로 다른 규격의 철근이 섞이지 않게 표시합니다. 절단 전에는 층과 기둥 번호별 소요 길이를 산출하여 불필요한 이음과 손실을 줄입니다.
2. 절단·가공
철근은 구조도면의 절단 길이, 절곡 형상, 갈고리 및 정착 상세에 따라 가공합니다. 현장에서 토치로 무리하게 가열하거나 반복 절곡하여 철근의 상태를 바꾸는 방식은 피해야 합니다. 가공된 부재에는 위치와 방향을 표시해 조립 과정에서 혼동하지 않도록 합니다.
3. 주근 세우기와 임시 고정
기초에서 올라오는 주근 또는 이전 층에서 연장된 철근의 위치를 확인한 뒤, 기둥 중심선과 단면 외곽에 맞춰 세웁니다. 주근이 기울거나 한쪽으로 몰리면 피복과 단면 유효 깊이가 달라지므로 임시 지지와 결속을 활용해 조립 중 변위를 막습니다.
4. 띠철근 조립
띠철근은 도면에 표시된 간격과 구간을 구분하여 설치합니다. 기둥 단부나 보-기둥 접합부처럼 보강이 집중되는 구역은 일반부와 동일하게 처리하지 않도록 주의합니다. 각 주근이 띠철근 또는 보조철근에 의해 안정적으로 구속되는지, 갈고리와 결속선이 조립 중 풀리지 않는지 확인합니다.
5. 피복과 간격 확보
철근망과 거푸집 사이에는 설계된 피복을 확보할 수 있도록 적절한 간격재를 설치합니다. 간격재는 기둥 하부에만 집중하지 말고 높이와 둘레 방향으로 균형 있게 배치해야 합니다. 철근이 거푸집에 닿거나, 간격재가 쉽게 전도되거나, 타설 중 철근망이 움직이는 상태라면 보완 후 다음 공정으로 넘어갑니다.
6. 검측 후 거푸집 설치와 타설
거푸집을 닫기 전 주근 수량, 띠철근 간격, 이음 및 정착, 피복, 개구부와 매입물 간섭을 확인하고 사진 또는 검측 기록으로 남깁니다. 타설 중에는 펌프 호스나 진동봉이 철근을 밀어내지 않도록 작업 순서를 조정하며, 콘크리트가 철근 사이를 충분히 통과하고 공극 없이 다져지는지 관리합니다.
설계와 시공에서의 선택 기준
철근의 종류와 배치 방식은 기둥의 축력, 휨, 전단, 층고, 단면 형상, 내진 설계 여부, 시공성에 따라 달라집니다. 같은 단면이라도 하중 조건과 구조 시스템이 다르면 필요한 상세가 달라지므로, 다른 현장의 배근 사례를 그대로 적용하는 것은 적절하지 않습니다.
- 구조 성능: 설계하중과 부재 강도, 연성 요구, 접합부 상세가 우선입니다.
- 철근 간격: 굵은 철근을 촘촘하게 배치하면 강도 측면의 이점이 있을 수 있지만 콘크리트 통과와 다짐 공간이 줄어들 수 있습니다.
- 이음 계획: 이음 위치가 특정 단면이나 접합부에 몰리지 않도록 층별 조립 순서와 반입 길이를 함께 검토합니다.
- 시공성: 양중 장비, 조립 공간, 거푸집 방식, 콘크리트 타설 방법을 고려해 철근망을 분할 조립할지 결정합니다.
- 내구성: 노출 환경과 설계 피복, 콘크리트 품질, 누수 및 염해 가능성을 종합적으로 판단합니다.
비용과 공사 기간은 철근량만으로 결정되지 않습니다. 철근 직경과 가공 형상, 현장 조립 방식, 이음 방식, 양중 장비, 인건비, 검측 대기, 재시공 가능성, 콘크리트 타설 난이도 등이 함께 영향을 줍니다. 초기 단계에서 구조도면과 시공계획을 연계하면 현장에서 철근을 다시 절단하거나 재조립하는 손실을 줄일 수 있습니다.
주요 오류와 예방 방법
철근 수량과 위치의 오류
기둥 번호가 비슷하거나 층별 단면이 바뀌는 구간에서 주근 수량을 잘못 적용하는 사례가 발생할 수 있습니다. 조립 전 기둥별 체크시트를 만들고, 철근에 층·축선·기둥 번호를 표시하면 혼입을 줄일 수 있습니다.
띠철근 간격과 단부 보강 누락
일반부 간격을 단부나 접합부에 그대로 적용하거나, 보강 구간의 시작과 끝을 놓치는 일이 있습니다. 기둥 높이에 따라 구간별 간격을 색상이나 표식으로 구분하고, 거푸집을 닫기 전에 상·중·하부를 나누어 검측합니다.
피복 부족과 철근망 이동
간격재가 부족하거나 작업자가 철근 위를 밟으면서 철근이 한쪽으로 이동하면 피복 부족과 단면 오차가 생깁니다. 간격재의 배치 상태를 타설 직전에 다시 확인하고, 콘크리트 투입 위치와 진동봉 사용 방향을 작업자에게 공유해야 합니다.
과밀 배근으로 인한 충전 불량
철근이 지나치게 밀집한 기둥은 콘크리트가 내부까지 내려가지 못해 공극, 재료분리, 표면 결함이 나타날 수 있습니다. 철근을 임의로 빼거나 옮기지 말고, 골재 최대치수와 타설 방법, 필요 시 배합 또는 시공 순서를 구조·품질 담당자와 사전에 검토합니다.
현장 임의 절단과 용접
배관이나 매입물과 간섭된다는 이유로 주근이나 띠철근을 절단하면 구조 연속성이 훼손될 수 있습니다. 간섭은 사전에 종합도면으로 조정하고, 불가피한 변경은 승인된 보강 상세와 기록을 바탕으로 처리해야 합니다.
검측 체크리스트
다음 항목은 기둥 철근을 조립한 뒤 거푸집을 닫기 전에 확인할 수 있는 일반 점검 목록입니다. 실제 적용 항목과 허용오차는 해당 구조도면, 시방서, 프로젝트 품질관리계획을 우선합니다.
- 기둥 번호, 축선, 층 위치가 도면과 일치하는가.
- 단면 크기와 주근의 개수·직경·배치가 기둥 일람표와 일치하는가.
- 주근의 수직도와 중심 위치가 유지되고, 철근이 한쪽으로 쏠리지 않았는가.
- 띠철근의 직경, 간격, 설치 구간, 갈고리 방향과 폐쇄 상태가 적절한가.
- 기초·보·슬래브·벽체 철근과의 정착 및 간섭 관계가 확인되었는가.
- 철근 이음의 위치와 방식이 구조도면에 맞고 한 구간에 과도하게 집중되지 않았는가.
- 간격재가 충분히 설치되어 설계 피복이 확보되는가.
- 전기·설비 매입물과의 간섭으로 철근이 임의 변경되지 않았는가.
- 콘크리트가 통과할 공간과 진동 다짐을 위한 작업성이 확보되는가.
- 검측 결과, 보완 내용, 사진, 변경 승인 내역이 기록되었는가.
품질 관리와 기록 방법
기둥배근 검측은 작업이 끝난 뒤 한 번만 보는 절차보다 공정별 확인이 효과적입니다. 자재 반입, 가공, 조립, 거푸집 설치 전, 콘크리트 타설 직전으로 나누어 기록하면 오류가 어느 단계에서 발생했는지 추적하기 쉽습니다. 사진을 남길 때는 기둥 번호와 층을 알 수 있는 표식을 함께 촬영하고, 전체 모습과 주요 상세를 구분해 보관합니다.
현장 기록에는 단순히 이상 없음이라고 적기보다 확인한 도면 번호, 검사 위치, 보완 사항, 보완 완료일, 확인자를 명확히 남기는 것이 좋습니다. 설계 변경이나 현장 조건에 따른 대체 시공이 발생했다면 구두 지시만으로 진행하지 말고 승인 문서와 수정 도면을 연결해 관리해야 합니다.
FAQ
기둥배근에서 주근과 띠철근은 무엇이 다른가요?
주근은 기둥의 길이 방향으로 배치되어 축력과 휨에 저항하는 철근이고, 띠철근은 주근을 가로로 감싸 위치를 고정하며 주근의 좌굴과 콘크리트의 횡방향 변형을 억제하는 철근입니다. 두 종류는 기능이 다르므로 어느 하나를 다른 철근으로 임의 대체할 수 없습니다.
철근을 많이 넣으면 기둥이 무조건 더 안전한가요?
그렇지 않습니다. 설계 범위를 벗어난 과다 배근은 콘크리트의 흐름과 다짐을 방해하고, 철근 간 부착과 시공 품질을 떨어뜨릴 수 있습니다. 필요한 철근량과 상세는 하중, 단면, 재료, 구조 시스템에 따라 결정되므로 변경이 필요하면 구조 검토를 받아야 합니다.
띠철근 간격은 기둥 전체에서 동일하게 적용하나요?
일반적으로 기둥 단부, 보-기둥 접합부, 이음부 등은 구조 요구에 따라 별도의 보강 상세가 적용될 수 있습니다. 따라서 기둥 전체에 하나의 간격을 일괄 적용하지 말고 구조도면에서 일반부와 특수 구간을 나누어 확인해야 합니다.
기둥 철근이 배관이나 매입물과 부딪히면 어떻게 해야 하나요?
주근이나 띠철근을 현장에서 절단하거나 구부려 피하는 방식은 피해야 합니다. 먼저 설비 위치를 조정할 수 있는지 검토하고, 조정이 어렵다면 구조설계자와 협의하여 승인된 보강 또는 변경 상세를 적용한 뒤 기록을 남겨야 합니다.
기둥 철근을 조립한 뒤 가장 먼저 확인할 항목은 무엇인가요?
기둥 번호와 위치, 단면, 주근 수량·직경, 띠철근 구간별 간격, 기초와 상부 부재로의 정착, 피복 확보를 우선 확인합니다. 이후 설비 간섭과 콘크리트 타설·다짐 공간을 살펴야 거푸집을 닫은 뒤 발견되는 재시공을 줄일 수 있습니다.
철근 이음 위치를 현장에서 임의로 바꿔도 되나요?
이음 위치는 부재의 응력 상태와 구조 상세에 영향을 받으므로 임의 변경해서는 안 됩니다. 반입 길이나 작업 순서 때문에 변경이 필요할 때는 구조도면과 관련 기준을 바탕으로 승인받고, 변경 위치와 적용 방법을 검측 기록에 남겨야 합니다.
기둥배근 검측 기록은 왜 필요한가요?
검측 기록은 시공 상태가 설계와 시방 요구에 맞았는지 확인하고, 보완 및 변경 이력을 추적하는 근거가 됩니다. 특히 거푸집과 콘크리트로 가려지는 철근은 완공 후 육안 확인이 어렵기 때문에 사진, 체크리스트, 승인 문서를 공정별로 보관하는 것이 중요합니다.
마무리
기둥 철근의 품질은 주근의 양만으로 판단할 수 없습니다. 도면 해석, 철근의 정착과 이음, 띠철근의 구속, 피복 유지, 접합부 상세, 콘크리트 충전성, 검측 기록이 함께 충족되어야 합니다. 현장에서 도면과 실제 조건이 다를 때는 빠른 임의 조치보다 구조적 영향과 시공 가능성을 검토하는 절차가 우선입니다. 최종 판단은 해당 프로젝트의 구조도면과 시방서, 관계 기준 및 공인된 구조 전문가의 검토를 기준으로 삼아야 합니다.
